ПРОСТОЙ ВСТРАИВАЕМЫЙ ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ
ДЛЯ ЭЛЕКТРОГИТАРЫ
=< by Сергей aka lart >=

    Теории не будет. Сплошная практика.

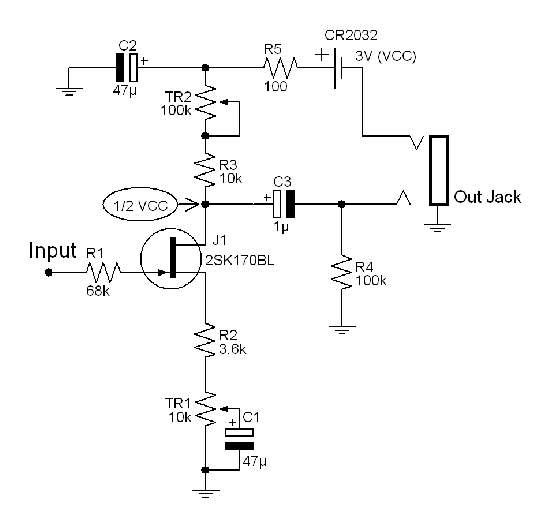

    1. Схема и список элементов:

Battery = 1 x 3V (CR2032)
Battery holder = 1 x для CR2032
C1 = 1 x 47µ 6V
C2 = 1 x 47µ 6V
C3 = 1 x 1µ 6V
J1 = 1 x 2SK170BL
Out Jack = 1 x 1/4" Stereo
R1 = 1 x 68k
R2 = 1 x 3.6k
R3 = 1 x 10k
R4 = 1 x 100k
R5 = 1 x 100
TR1 = 1 x 10k
TR2 = 1 x 100k

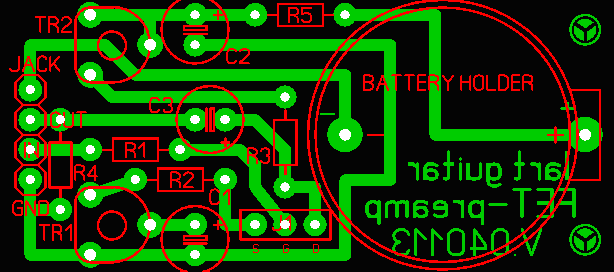

    2. Расположение элементов на плате (вид со стороны установки элементов):

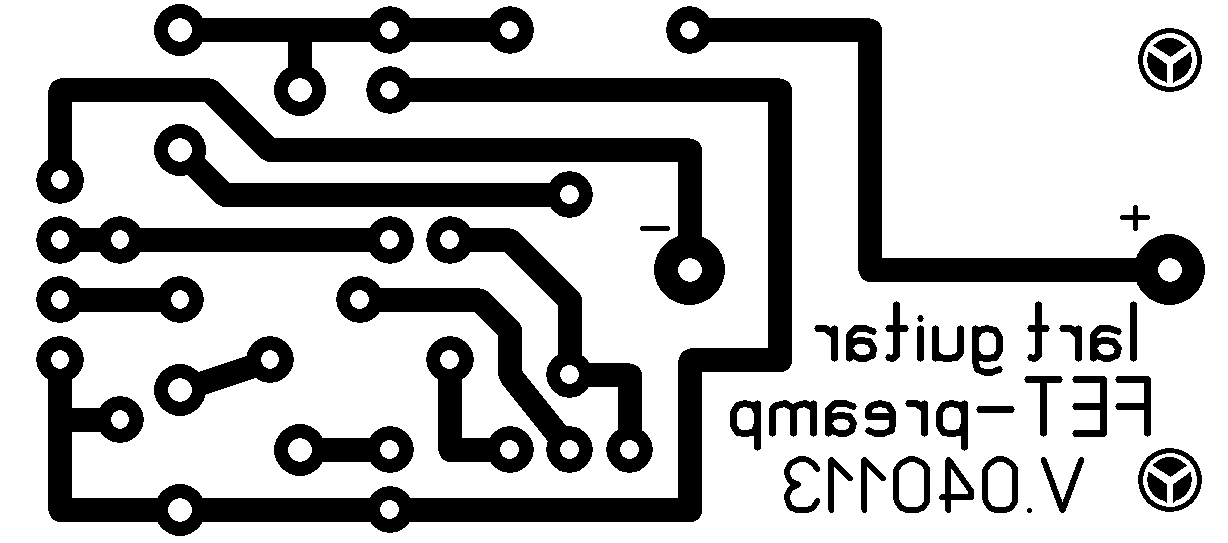

    3. Печатная плата, 52 х 23 мм (вид со стороны установки элементов):

ПАРА СЛОВ О ПРЕАМПЕ

    Преамп не является оригинальной разработкой. Трудное это дело, всё уже давно придумано.

    Вот и этот преамп - результат некоторой доработки известной схемки под названием STRATOBLASTER. Доработка заключалась в минимизации размеров и энергопотребления, иных целей не преследовалось. Делалось для себя. Поэтому не обессудьте, ежели не угодил…

    1. Триммером TR2 накручиваем 1/2 напряжения питания на стоке полевика.
    2. Триммером TR1 наруливаем требуемый гейн в пределах 8…18 dB.
    3. Выбор полевика 2SK170BL обусловлен:
        а) прежде всего его наличием у меня;
        б) его способностью работать при снижении напряжения питания до 2.4В практически без ухудшения характеристик;
        в) низким уровнем собственных шумов.
    4. Потребляемый ток – 30 µА, свежая CR2032 стандартной емкостью 220 mAh должна честно отработать часов эдак около 7 тыс. При использовании 2SK170GR потребление должно снизиться до 15-20 µА. Не пробовал, но расчеты показывают.

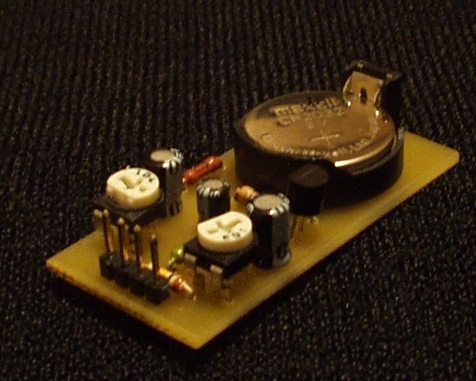

    5. Фото готового преампа. Размеры платы «затачивались» под утробу телекастера.



    Для тех, кто дочитал:


РАССМАТРИВАЙТЕ ЭТОТ ПРОЕКТ КАК БАЗУ ДЛЯ ДАЛЬНЕЙШИХ ЭКСПЕРИМЕНТОВ !
НИЧЕГО СОВЕРШЕННОГО В МИРЕ НЕТ !

    Поругайте... Похвалите…
    Пообщаться – welcome to mobile2@mail.ru


    (C) Сергей АКА lart 2004
