обновление от 2003 08 11
Дорогие поситители, данный
проект стал самым популярным проектом на моем сайте! Я хочу поблагодарить многих
из вас за уточнения и дополнения, а также за присланые рисунки PCB. Особое спасибо
Виталию (Dark Angel). Похоже, он больше всех промучался с ТРИО, но именно благодаря
ему появились данные исправления! Все что выделено синим - исправления от Виталия!!!
Виталий:
Игорь, ошибка твоя в следущем: ты написал, что при включенном эффекте
1+3 каналы работают последовательно. Однако я попросил друга перевести оригинальный
текст, и нигде не сказано, что каналы работают ПОСЛЕДОВАТЕЛЬНО, но зато там
сказано, что они работают ОДНОВРЕМЕННО. Я решил поэкспериментировать с последовательным
подключением. Результаты просто убили меня: лампы третьего канала запирались,
звук был с дребезгом и очень грязный, даже при минимальном гейне какала 3. Попоробовал
я потом раскачать третий канал не при помощи первого, а при помощи Tube Screamer,
результат был такой же! Канал 3 и так очень хорошо раскачан, дополнительной
раскачки ему НЕ ТРЕБУЕТСЯ!!! Включил я потом каналы 1+3 параллельно, результат
превзошёл все ожидания: мощный звучара с яркой атакой! Так что в конечном итоге
каналы 1+3 должны работать ПАРАЛЛЕЛЬНО.
Собирая преамп по
твоей схеме с коммутацией на тумблерах, я столкнулся с ещё одной проблемой:
когда канал 3 был выключен, примочка заводилась при включенных других каналах
(1 или 2).и только когда ручку гейна канала 3 выкручивал на минимум, свист
прекращался. Поэтому, я в схеме сделал такие изменения:
Закоротил контакты
К3.1, К1.1, К2.1, резистор R1 (или R30) убрал, а тумблера перепаял так, что
при отключении какого-либо эффекта на общий провол сажались точки: при отключении
канала 1 – средний вывод регулятора Р5, канала 2 – средний вывод регулятора
Р11 и точка соединения С16 – R20, канала 3 – средние выводы регуляторов Р12
и Р16,
Резистор R10 я сделал
в трех экземплярах по 100 кОм каждый, и к каждому резистору при включении
какого-либо из эффектов подсоединяется соответствующий средний вывод регулятора
громкости, это немного устраняет влияние реуляторов громкости друг на друга
при одновременной работе двух каналов;
Элементы С8 – R50
я исключил, а верхний вывод резистора R3 я подключил к точке С15–R19–R21,
как в оригинальной схеме,
Конденсатор С12 имеет
номинал всё-таки 2,2nF, так как при том номинале, что указан у тебя на схеме,
немного теряется яркость эффекта канала 1,
По поводу твоего
блока питания: вторичная обмотка трансформатора должна выдавать больше, чем
150 вольт, иначе напряжение 200 вольт будет только до резистора 27кОм, а резистор
погасит его до 170 вольт, в результате на преамп будет подаваться не 200 В,
как указано на схеме, а гораздо меньше.
Чем же хорош данный усилитель?
Звук! Звук - просто супер! Предусилитель состоит из трех каналов:
CLEAN, MEAN, SCREAM. Первый - чистый звук. Второй - отличный плотный овердрайв.
Третий - тяжелый heavy.
Инструкцию
на английском можно скачать с сайта производителя (в формате pdf). А если
влом, читайте мой перевод ниже на этой страничке. Я переводил только самое главное.
Предусилитель обеспечивает отличное звучание. Лампы я поставил
все русские - 6Н2П.
Обязательно соберите данный предусилитель!
Вариант схемы Виталия (2003 08 11)

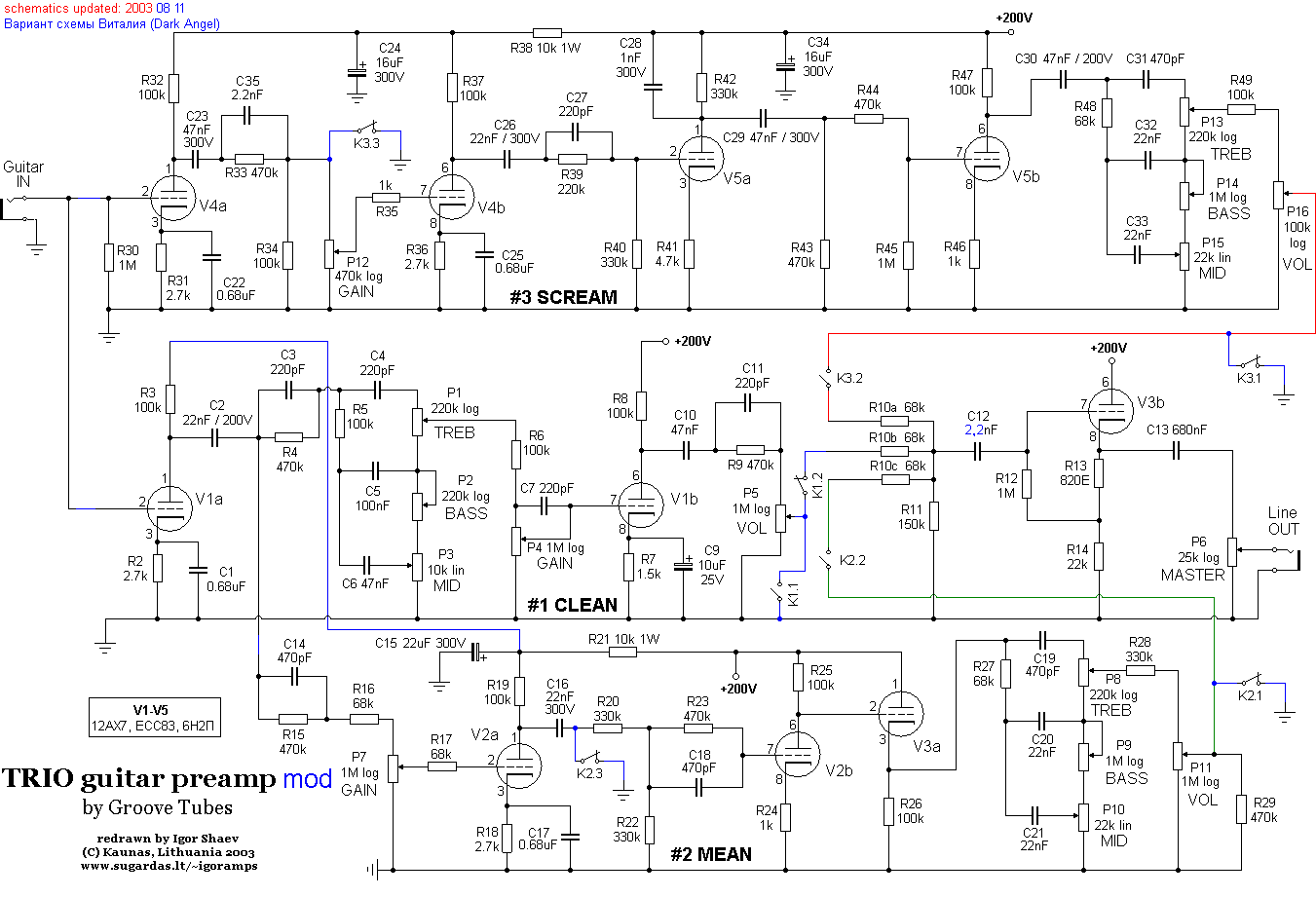

НОВАЯ СХЕМА ПРЕДУСИЛИТЕЛЯ "TRIO" (2003
08 11) (список деталей ниже)
СХЕМА БЛОКА
ПИТАНИЯ ДЛЯ "TRIO" Подлежит изменению в будующем
Спецификация деталей к схеме "НОВАЯ СХЕМА ПРЕДУСИЛИТЕЛЯ "TRIO"
(2003 08 11)"
Постоянные
резисторы (если не указано): мощностью
0.25 Вт
Конденсаторы:
пленочные. Я использую серию К73.
С1, С17, С22, С25 - на напряжение не менее 25 вольт.
Все
остальные: не менее 300 вольт.
Электролитические
конденсаторы: напряжения указаны на схеме.
Потенциометры:
log - с логарифмической характеристикой
lin - с линейной характеристикой
Вместо
реле можно сделать коммутацию на тумблерах.
Фирменная инструкция
к предусилителю ТРИО
(вольный перевод с нанайского :-)
Предусилитель
ТРИО позволяет вам получить класcические гитарные тоны и построен на основе
несложной схемы. Три канала разработаны так, что звучат они очень по-разному
и эмитируют звук классических (vintage) усилителей.
Предусилитель состоит из трех каналов:
#1- CLEAN - эра усилителей Blackface;
#2, MEAN (overdrive) - эра классических Tweed усилителей;
#3 - SCREAM (heavy overdrive) - ранние hotrodded overdrive усилители.
В новых моделях ТРИО предусмотрен переключатель "13th Floor".
В таком режиме первый и третий каналы работают ПАРАЛЛЕЛЬНО.
РЕГУЛЯТОРЫ ТЕМБРА:
Создатели усилителя остановились именно на таком типе тембр-блока
- пассивные фильтры. Данный тип тембр-блока можно найти в усилителях, произведенных
в 50-е - 60-е годы. Пассивный тембр-блок заметно отличается от активного, который
в последние годы получил распространение в гитарных предусилителях.
Данный пассивный вариант тембр-блока выбран потому, что он звучит
лучше, не привносит шумов в обрабатываемый сигнал, более выразителен. Однако,
поскольку регуляторы тембра пассивные - настоятельно не рекомендуется выворачивать
какие либо из регулирующих ручек вправо! В таком случае, другие регуляторы становятся
менее эффективными и меньше влияют на звук. Рекомендуется в начале регулировки
тембра выставить все ручки в положение "12 часов", или 50%.
ПОДРОБНЕЕ О КАНАЛАХ:
Канал #1 - CLEAN. По своему звучанию схож со звуком ранних
предусилителей Fender Blackface. Имеет очень малый коэффициент усиления. Его
(канал) практически невозможно перегрузить. Разработчик рекомендует выставить
ручки Gain и Volume этого канала в крайнее правое положение, а для регулировки
громкости использовать ручку Volume оконечного усилителя мощности, который будет
работать с ТРИО. Уровень же выходного сигнала двух других каналов настраивать
в соответствии с уровнем громкости канала CLEAN.
Канал #2 - MEAN. Производит мягкий дисторшн, схожий со звуком
старых перегруженных усилителей Tweed. Данный канал прекрасно подходит для исполнения
блюзовых соло, а также игры ритм партий. Звучит прекрасно, даже когда ручка
Gain установлена на максимум. Номиналы деталей, на базе которых собран тембр-блок
этого канала отличаются от других двух каналов. Перед тембр-блоком второго канала
стоит катодный повторитель, а это значит, что уровень сигнала на входе тембр-блока
будет достаточно большим. Окраска звука будет очень зависить от силы удара по
струнам. Попробуйте поэкспериментировать с этим каналом. Поиграйте сначала сильно
ударяя по струнам, а потом легонько... Вслушайтесь в звук! :-) Не выворачивайте
все ручки тембров на максимум!
Канал #3 - имеет высокий уровень усиления, компрессирует
звук, добавляет сустейн сигналу, обеспечивает максимальное усиление и не производит
неприятных на слух призвуков. Гитаристы, играющие в стиле metal, возможно, предпочтут
подключать гитару напрямую к третьему каналу. Однако, гитаристы желающие получить
классический рок-саунд с обогащенной динамикой, могут предпочесть режим "1+3",
когда сигнал с выхода первого канала подается на вход третьего (примечание
Игоря: на моей схеме такой переключатель отсутствует, но вы сами можете сообразить
как его добавить :-).
В режиме "1+3" тембр лучше всего регулировать с помощью
тембр-блока первого канала.
Более подробный перевод инструкции от Виниченко Владислава
Печатная плата
для ТРИО
Качаем рисунок печатной
платы для "TRIO" (к моему
варианту схемы)
Pots
wiring schematics by Gabriel Fernandez
Вариант схемы Виталия (2003 08 11)
